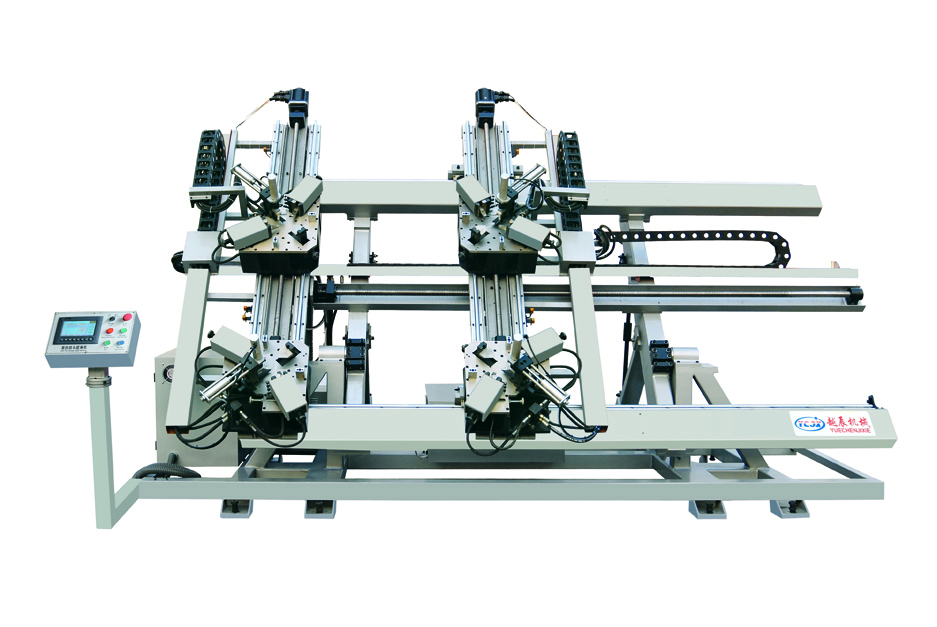

● 該機是我公司研製開發的新機型,是高檔鋁門窗專用設備,可一次完成四個角的角碼式衝鉚連接。
● 整機機身設計科學合理,特別加強,全部采用加厚方管焊接而成,使組角加工精確穩定。
● 采用柱塞式大型液壓係統,壓力穩定,保壓性好,噪音低,壽命長。
● 電控箱獨立放置,移動方便,更加便於組角質量的實時監控。
● 橫移采用原裝進口扁平方導軌,傳動采用原裝進口高導程滾軸絲杠,精度極高,保證組角質量。伺服驅動器,伺服電機,人機界麵全部采用原裝進口,並增加輔助刹車裝置,精準可靠。
● 加工範圍最小可達480×480mm,全麵適應門窗行業的加工需要。
● 壓緊裝置自動前後移動,操作方便,窗體尺寸調節靈活。
● 數控係統可實現全自動定位,實現四角自動預緊,方便快捷。
● 組角刀前後左右調整方便,適應不同型材的需要。
● 四個角一次性組框采用高標準柔性加壓,確保組角刀的同步加壓,使組框質量具有可控性。
技術參數:
電源: 380V 50HZ
額定功率:7.5KW
額定油壓:15MPa
工作氣壓:0.5-0.8MPa
耗氣量:0.45L/ONCE
油箱容量:60L
組角運動行程:0-50mm
組框最大尺寸:3000mm×1800mm
組框最小尺寸:480mm×480mm
適應型材寬度:93mm
成型窗對角線誤差: ≤1mm
對接縫隙誤差:≤0.15mm
外形尺寸: 4700×2200×2500mm
重量:2500Kg
